Кольца для колодца ЖБИ – это изделия круглой формы, предназначены обычно для установки в заранее подготовленный котлован для формирования стенок будущего колодца. Колодезные бетонные кольца отличаются размерами, конструкцией и назначением. В промышленном производстве выпускают следующие основные типы изделий:
Кольца сплошные/сквозные/стеновые (КС). Используют для создания ствола канализационной или колодезной шахты. Имеют цилиндрическую, редко коническую форму - КСК. Могут выпускаться в виде комплексного монолитного изделия, дополненного плитой перекрытия с отверстием - КСП. Такие изделия гладкие, с плоским торцом. Они соединяются друг с другом металлическими скобами и герметизируются цементным раствором.
Составные стеновые кольца. Кольца больших диаметров.
Кольца опорные (КО). Полые опорные кольца могут устанавливаться как в нижней части шахты, так и использоваться в качестве опоры для люка (верхняя часть шахты). Позволяет также приподнять верхнюю часть люка над плитой перекрытия, что предотвращает затопление люка. Этот цилиндрический элемент имеет высоту 40-150 мм, обеспечивает нужную высоту шахты. Кольцо с днищем (монолитный стакан) позволяет надежно обеспечить герметичность колодца снизу. Кольца с дном защищают внутреннюю систему колодца от грунтовой влаги и ее микроорганизмов.
Фальцевые (Еврокольца). При установке плотно прилегают друг к другу за счет специальных выемок в верхней и нижней части - фальцы (замки). Не требуют дополнительной герметизации, устойчивые к механическим нагрузкам при движениях грунта и подземных вод. (разновидность СК, дополнительная аббревиатура - Ф). Пазогребневый замок предотвращает смещение элементов по вертикали, облегчает герметизацию швов, повышает устойчивость к давлению грунта.
Доборные. Используют для корректировки высоты септика, устанавливают перед финишным кольцом с крышкой. Чтобы поднять конструкцию на запланированный уровень, высоту увеличивают при помощи таких колец.
Дополнительные детали. Плиты перекрытия, модели с люком и без, отдельные люки, цельные варианты и с днищем.
• Плиты низа (ПН) - используются в герметичных колодцах.
• Плиты перекрытия колодца (ПП) - имеют отверстие, на которое устанавливается ЖБ кольцо малого диаметра и ЖБ крышка.
• Плиты перекрытия дорожные (ПД) - для перекрытия колодца в местах, где перемещается автотехника.
• Плиты перекрытия для водоприемных колодцев (ППВ) - используются для обустройства колодцев ливневого водоотведения. Представляют собой ЖБ изделие с отверстием вверху - на него устанавливается решетка, через которую сливается вода с обслуживаемой территории.
Функционал по размерам (внутренний диаметр):
70 см (КС-7) – используются, в основном как горловины колодцев;
100 см – 1 метр в диаметре (КС-10) – из них формируют колодцы небольшого внутреннего объёма, например – смотровых колодцев и ливневой канализации;
150 см – 1,5 метра в диаметре (КС15) – наиболее востребованный типоразмер. Нашел применение в строительстве септиков, водозаборных колодцев;
200 см – 2 метра в диаметре (КС20) – строительство сооружений с большим внутренним диаметром. Эти бетонные кольца применяют для получения значительного объема питьевой воды в колодцах, а также строительства приёмных емкостей бетонных септиков значительной производительности.
❤️❤️❤️ Добавьте Кольца колодца в избранное или закладки, чтобы обратиться к нам в будущем и не потерять контакты.
☎️☎️☎️ Покупайте у нас! ЗВОНИТЕ!!!
По типу колец:
КС – кольцо стеновое (ходовые диаметры - 7, 10, 15, 20, больше 20 - большие размеры - 25, 26).
Примеры: КС 15.6 - Кольцо стеновое, внутренним диаметром 1500мм, высотой - 590мм.
КСф 15-9 н Кольцо стеновое с внутренним диаметром 1500мм и высотой 890мм с наличием (ф) фальцевого соединения и с нормальной проницаемостью бетона (н).
Показатель проницаемости бетона (маркировка): "Н" - нормальная, "П" - пониженная, "О" - особо низкая.
КС 20-9 б кольцо стеновое; 20 - внутренний диаметр (в дм); 9 - высота (в дм); б - наличие отверстий (четыре) для пропуска трубопроводов. Отверстия под ввод трубопроводов отображаются в маркировке кольца буквами "а" и "б" – 2 и 4 отверстия соответственно.
КО – опорное кольцо, которое может служить опорой для колодца.
Примеры: КЦО-1 (КО6) кольцо опорное. КО - кольцо опорное, цифра 6, следующая за буквенным обозначением, означает типоразмер изделия - 6 дм (840x580x70). (Доборное, является элементом сборного железобетонного колодца и предназначено для установки в верхней его части, в качестве опорного элемента люка).
Имеются также опорные кольца КО-2 (Типразмер-2: 900x580x150), КО-1 (Типразмер-1: 900x580x100 )
К-1А, К - кольцо опорное, цифра 1А - типоразмер изделия. (Доборное, является элементом сборного железобетонного колодца и предназначено для установки в верхней его части, в качестве опорного элемента люка).
КДЦ - кольцо с днищем (КСД - кольцо стеновое с дном, КОД - кольцо опорное с дном).
Пример: КЦД 10-10: КЦД - кольцо стеновое с дном, 10 - внутренний диаметр в дециметрах (1000мм), 10 - высота в дециметрах (990мм). Ходовые размеры (Внутренний диаметр: 7, 8, 10, 15, 20; высота: 5, 6, 9, 10).
КВГ – кольцо, которое подходит как для газо-, так и для водопровода.
Пример: КВГ-15 Камера водопроводных и газовых сетей внутренним диаметром 150 см.
КФК – кольцо для коллекторной или сети водоотведения (кольцо для отвода фекальных стоков). Пример: КФК 15-20 Кольцо фекальной канализации (рабочая камера колодца хозяйственно-бытовой (фекальной) канализации) внутренним диаметром 150мм (15 дм, округленный до целого значения) и высотой рабочей камеры 240 мм (24 дм, округленный до целого значения)
КЛК – кольцо для водостока или ливневой канализации.
Элементы колодца:
ПО — опорная плита жб колодцев. Пример: ПО-10 - плита опорная с диаметром отверстия 1000мм.
Применяется для перекрытия колодцев и теплокамер при сооружении подземных коммуникаций таких, как теплотрассы, газовые подземные сети, канализация и водопровод.
ПТО - плита с отверстием. Пример: ПТО 200.240.14-6 (2отв) Первая цифра — номинальная длина плиты вдоль канала в см.; Вторая цифра — номиная ширина плиты в см.; Третья цифра — номинальная высота (толщина) плиты в см.; Плита с отверстием длиной 200см, шириной 238см, высотой 14 см с двумя отверстиями.
Цифра после дефиса — величина вертикальной равномерно-распределенной эквивалентной расчетной нагрузки на верх канала в тс/м2.
Плиты перекрытия каналов с отверстиями ПТО часто используют для строительства каналов. Это наиболее актуально для тепловых трасс, где требуются надежные, прочные и долговечные материалы. Такое сооружение обеспечит надежную защиту проложенным коммуникациям или сетям. Плиты данного типа применяют для лотковых каналов и тоннелей различного назначения. Производится строительство основного короба, где и укладывают тепло- или трубопроводы.
ПД — дорожная плита (тип конструкции колодца), часто называют опорной плитой. Располагается над смотровыми канализационными колодцами. Является элементом конструкции круглых подземных колодцев на который опирается колодезный люк, расположенный на проезжей части. Часто используется в дорожном строительстве при прокладке городских коммуникаций. Основная функция - сохранение колодца от разрушения. Пример: ПД 10 П Плита дорожная с диаметром отверстия 100 мм из бетона пониженной проницаемости.
ПН — плита днища (низа) железобетонных колодцев
Пример: ПН10 - ПН — плита днища; 10 — диаметр колодца в дм;
Плиты днища. Монолитное изделие - дно колодца, предназначенное для возведения канализационных отстойников и септиков. Их использование сокращает затраты времени и денег на строительство специальной бетонной площадки.
ПП — плита перекрытия жб колодца (крышка колодца). Железобетонная крышка для колодца — это плоское типовое изделие с технологическим отверстием для обслуживания сетей или сооружений. Наличие защитной крышки является обязательным условием для эксплуатации колодца.
Пример: 1ПП15-1: 1 — порядковый номер расположения отверстия; ПП — плита перекрытия; 15 — диаметр колодца в дм; 1 — тип несущей способности плиты.
Существует 2 варианта изготовления колец 1. Производство по технологии заливки в форму (опалубку) тяжелого бетона. Иногда, в процессе заливки бетона, слои уплотняются, чтобы исключить образование пустот, которые снижают прочность. Для этого используют виброплатформы или специальные вибраторы. 2. Производство при помощи вибростола или виброформы с использованием "сухого" бетона. Изделия, при этом способе производства отличаются более сильной пористостью, по сравнению с первым способом. Данный способ является менее трудозатратным, быстрым, с низкой себестоимостью. Бетонные кольца могут изготавливать с армированием и без. Армирование - специальная металлическая сетка или проволока (от 3 до 12 мм), свернутая кольцом, к которой крепятся перед заливкой специальные монтажные петли (2 шт) в верхней плоскости изделия. Петли нужны для упрощенного монтажа. Петли могут не устанавливаться (в основном при изготовлении колец с фальцем), тогда в стенке кольца делают отверстия для крепления строп или монтажного устройства. Иногда отсутствие петель может привести к проблемам при разгрузке-выгрузке или монтаже. Это нужно принимать во внимание при обсуждении доставки с клиентом.
Также особое внимание нужно уделять информации от производителя - чем смазывают формы. Существует специальный раствор, который часто не используют из-за экономии. И заменяют его отработанным машинным маслом. Кольца, изготовленные при использовании машинного масла не пригодны для изготовления резервуаров для хранения питьевой воды. Клиент может вернуть товар.
Кольца могут быть оборудованы закладными элементами - металлическими скобами-ступенями в процессе изготовления, чтобы у потребителя была возможность без лестницы спуститься в колодец.
В процессе заливки бетона слои уплотняются, чтобы исключить образование пустот, которые снижают прочность. Для этого используют виброплатформы. Чтобы изделия набрали максимальную прочность, потребуется 28 дней.
Класс прочности бетона. В30 – для бетонных конструкций, В25 – для ЖБИ, используемых в коллекторах системы водоотведения диаметром 800 мм и более. Для всех остальных колодезных колец может использоваться бетон класса прочности В20.

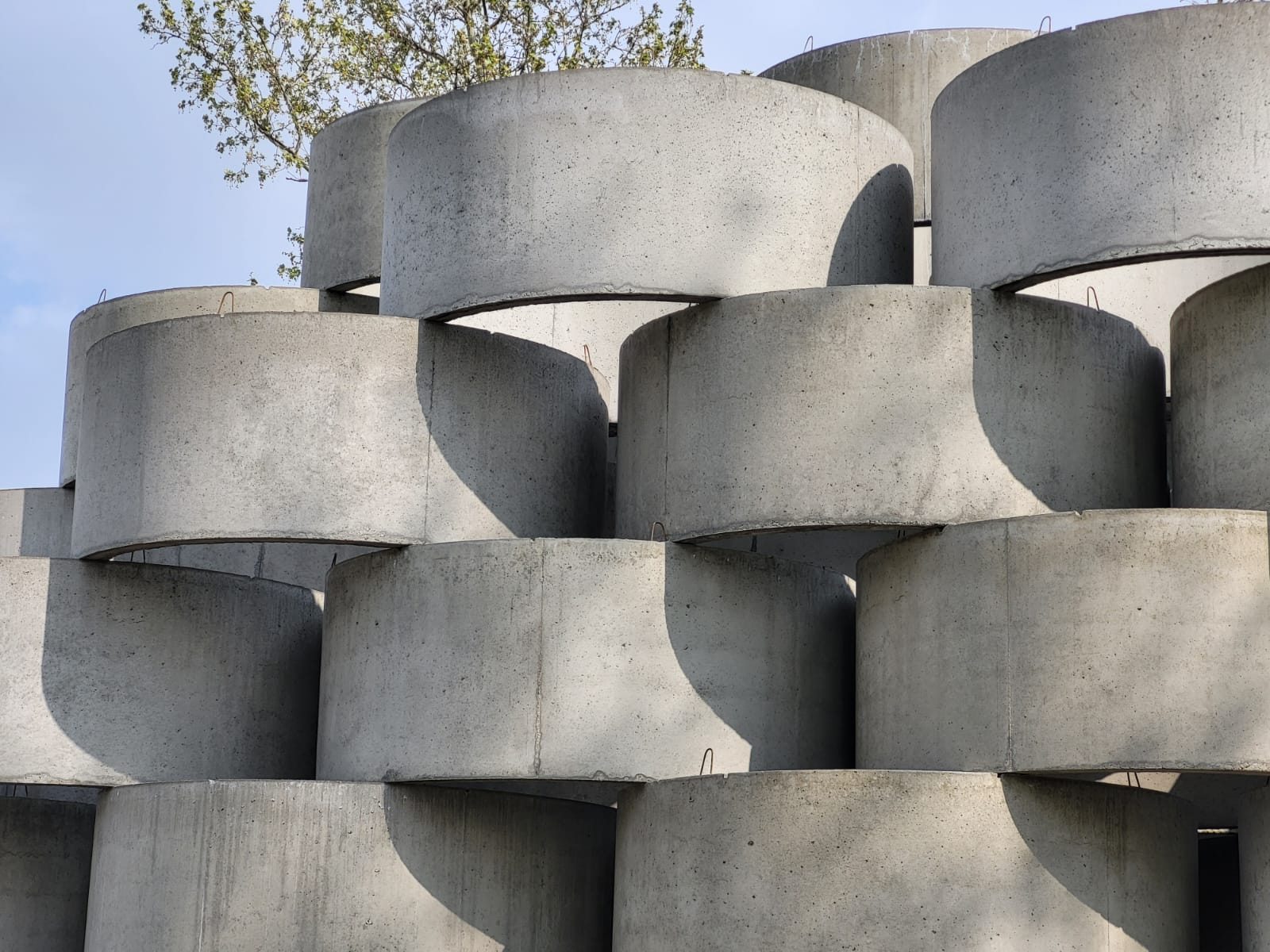

Конструкции транспортируют и хранят в рабочем положении. Конструкции следует складировать: рабочие камеры - в один ряд; стеновые кольца - в два ряда по высоте в соответствии со схемой, приведенной на рисунке 1; кольца опорные и плиты - не более чем в шесть рядов по высоте на прокладках (подкладках) в соответствии со схемой, приведенной на рисунке 2. Нарушение технологии транспортировки приводит к разрушению колец.

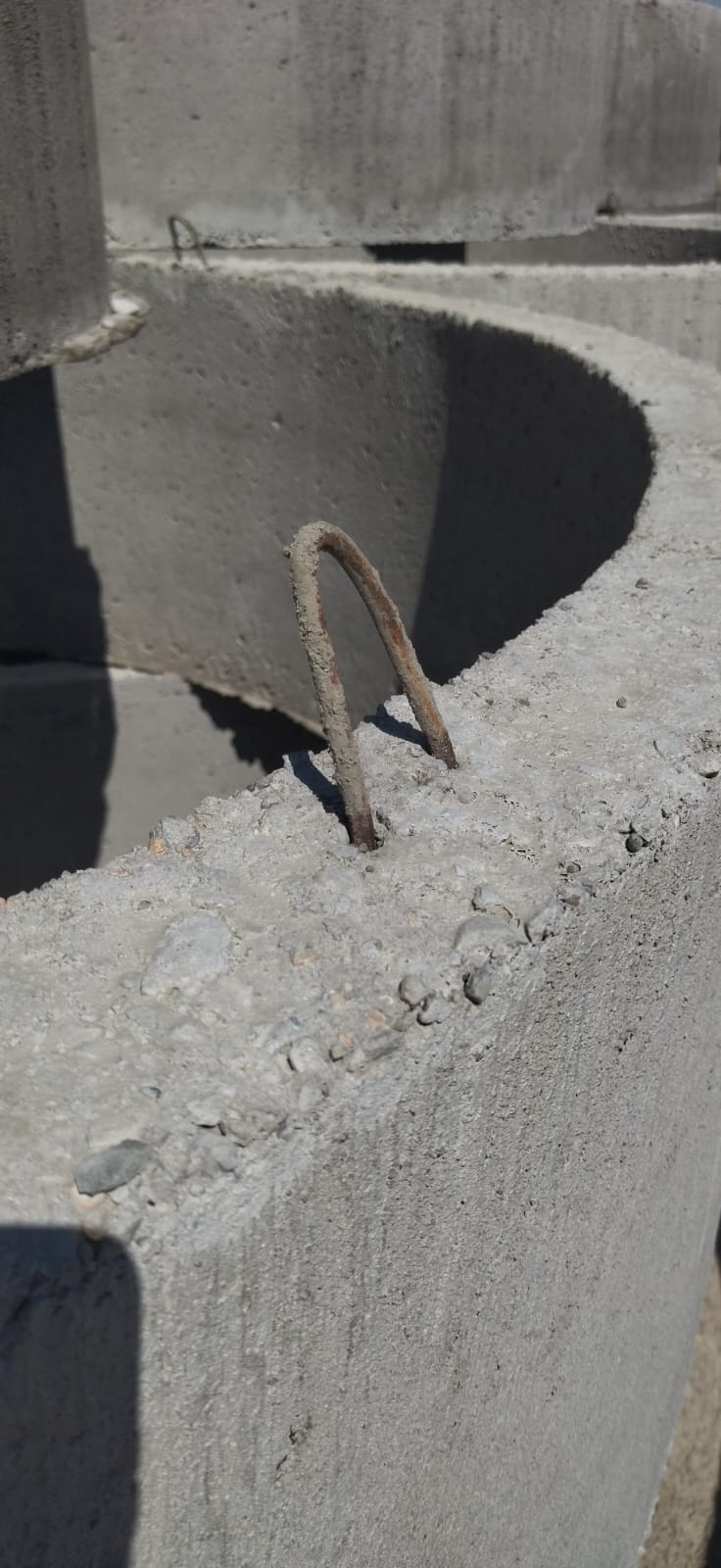

Строповку стеновых колец без монтажных петель следует проводить с использованием монтажных (временных) отверстий, в которые вставляют строповочное приспособление в виде отрезка стальной трубы или стержня наружным диаметром 48-55 мм и длиной, превышающей наружный диаметр конструкции на 300-400 мм. Подъем конструкции проводят с помощью кольцевых строп, заведенных за выступающие на 150-200 мм концы стальной трубы (стержня). Примечание - Временные монтажные отверстия заделывают раствором в собранном колодце. При выполнении погрузочно-разгрузочных работ запрещается:
• применение цепей и тросов с узлами или выступами, которые могут повредить бетон конструкций;
• переноска кольцевых конструкций при закреплении троса в одной плоскости или путем пропуска его через кольцо, а также с помощью крюков, зацепляемых за торцы или монтажные отверстия;
• перемещение конструкций волоком;

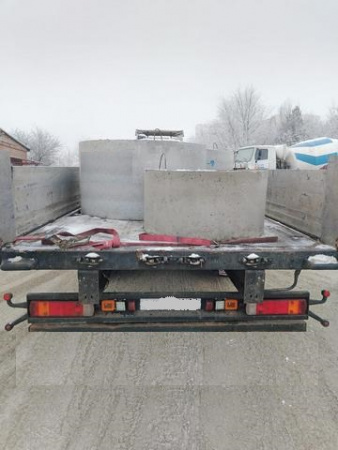

разгрузка конструкций сбрасыванием или скатыванием по наклонным плоскостям (лагам). Транспортировать конструкции полезной высотой от 1000 мм автотранспортом следует в один ряд по высоте на плоском основании с закреплением от горизонтального перемещения.
Рассмотрим монтаж шахты на примере колодца для частного дома. Все операции осуществляются с помощью спецтехники. Предварительно вырыть яму нужной глубины диаметром большим, чем диаметр деталей. Расстояние между бетоном и грунтом должно превышать 30 см. На дно засыпается песчаная подушка, а далее последовательность действий зависит от типа конструкции. Кольцо с днищем ставится в первую очередь. Затем следует ставить кольца друг на друга, пока готовые стены шахты не достигнут поверхности земли. Швы соединяются цементом или металлическими пластинами. Сверху лучше всего установить опорное кольцо, оно хорошо защищает канал от попадания грязи и мусора с земли. Применяется также и крышка колодца. Все стыки обрабатываются изнутри герметиком, а снаружи делается гидроизоляция. Внутрь шахты обычно помещается цилиндр, который обеззараживает воду и делает ее безопасной для питья. После завершения монтажа самой шахты закапывается зазор между ее стенками и грунтом.
