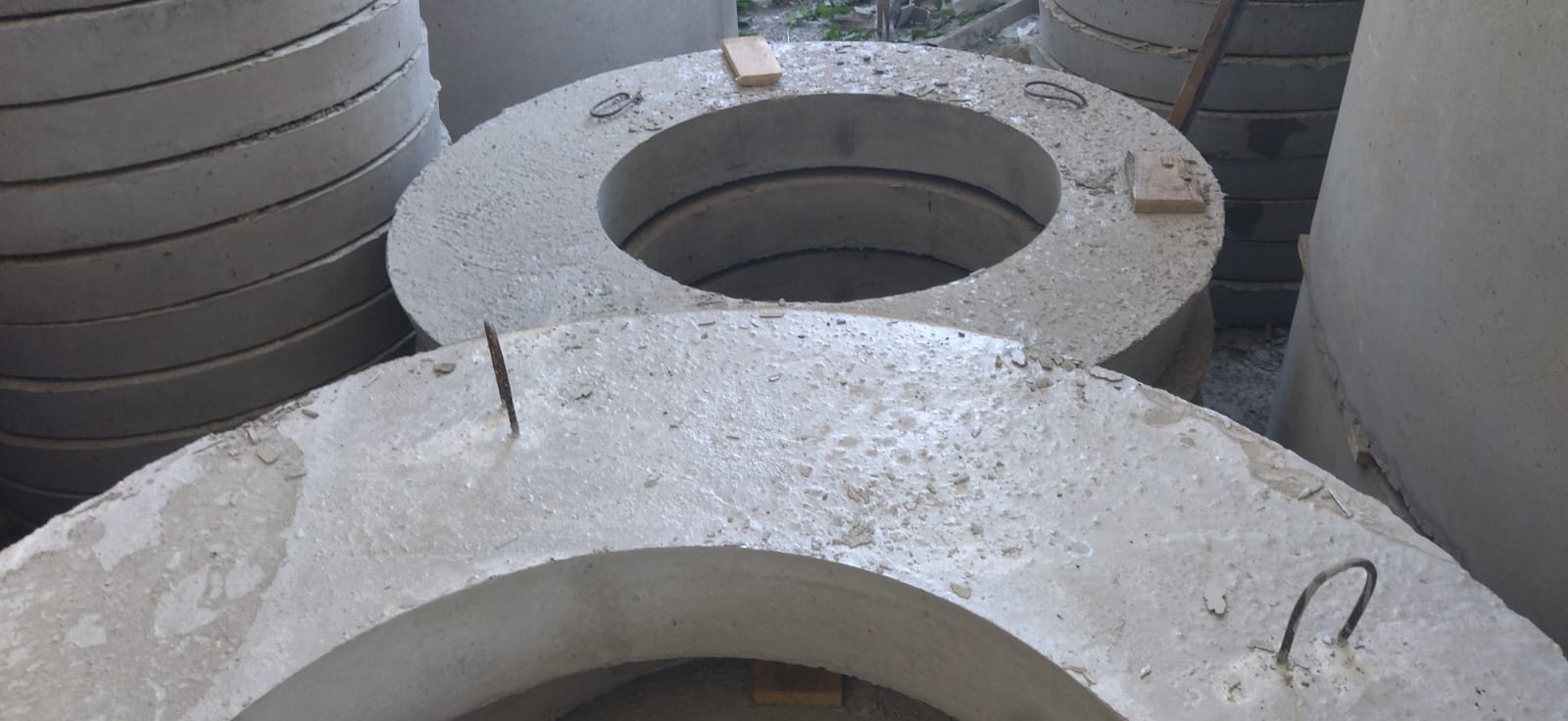

Плита перекрытия колодца ПП 15.1

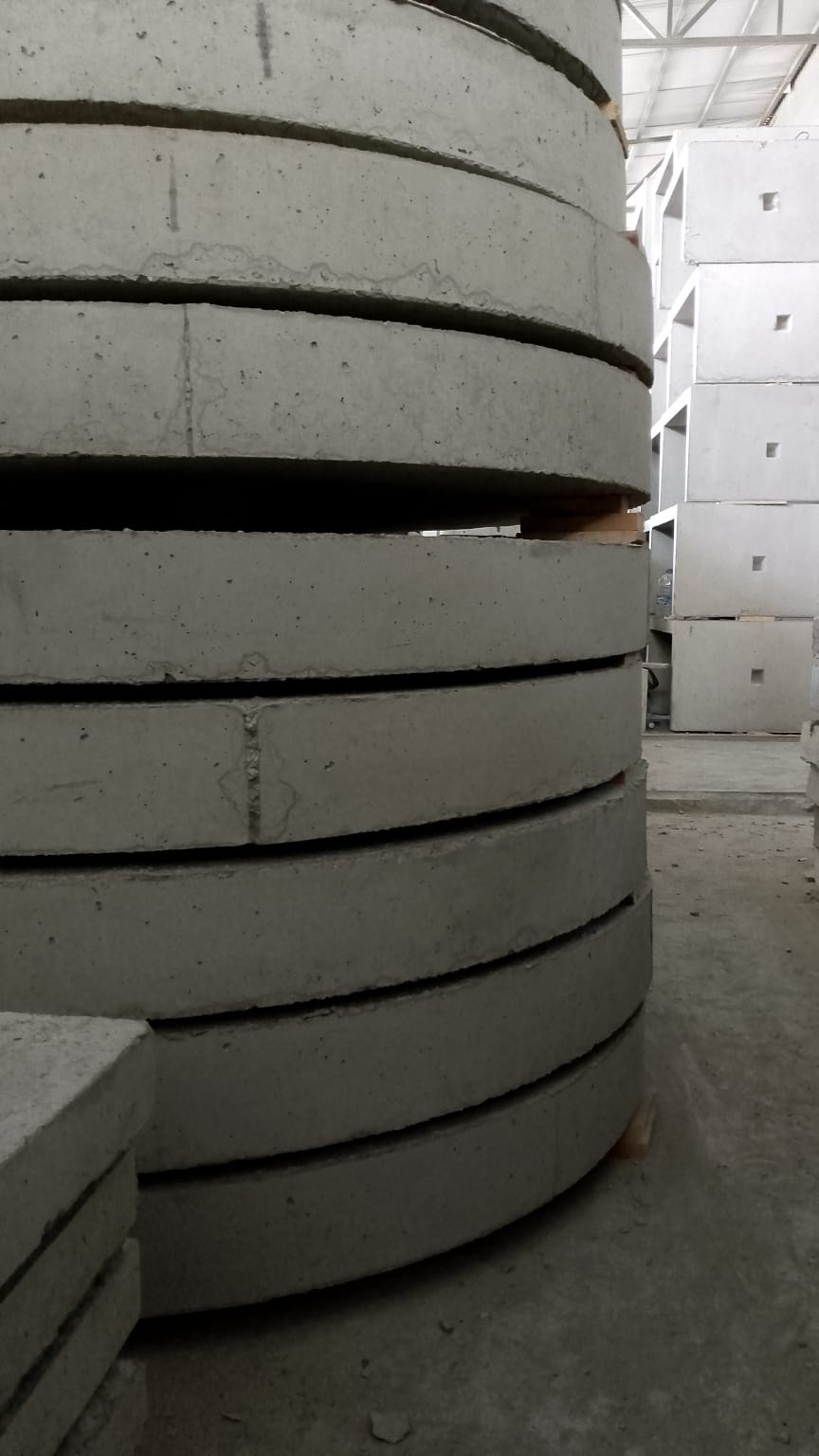

По типу колец: КС – кольцо стеновое (ходовые диаметры - 7, 10, 15, 20, больше 20 - большие размеры - 25, 26). Примеры: КС 15.6 - Кольцо стеновое, внутренним диаметром 1500мм, высотой - 590мм. КСф 15-9 н Кольцо стеновое с внутренним диаметром 1500мм и высотой 890мм с наличием (ф) фальцевого соединения и с нормальной проницаемостью бетона (н). Показатель проницаемости бетона (маркировка): "Н" - нормальная, "П" - пониженная, "О" - особо низкая. КС 20-9 б кольцо стеновое; 20 - внутренний диаметр (в дм); 9 - высота (в дм); б - наличие отверстий (четыре) для пропуска трубопроводов. Отверстия под ввод трубопроводов отображаются в маркировке кольца буквами "а" и "б" – 2 и 4 отверстия соответственно. КО – опорное кольцо, которое может служить опорой для колодца. Примеры: КЦО-1 (КО6) кольцо опорное. КО - кольцо опорное, цифра 6, следующая за буквенным обозначением, означает типоразмер изделия - 6 дм (840x580x70). (Доборное, является элементом сборного железобетонного колодца и предназначено для установки в верхней его части, в качестве опорного элемента люка). Имеются также опорные кольца КО-2 (Типразмер-2: 900x580x150), КО-1 (Типразмер-1: 900x580x100 ) К-1А, К - кольцо опорное, цифра 1А - типоразмер изделия. (Доборное, является элементом сборного железобетонного колодца и предназначено для установки в верхней его части, в качестве опорного элемента люка). КДЦ - кольцо с днищем (КСД - кольцо стеновое с дном, КОД - кольцо опорное с дном). Пример: КЦД 10-10: КЦД - кольцо стеновое с дном, 10 - внутренний диаметр в дециметрах (1000мм), 10 - высота в дециметрах (990мм). Ходовые размеры (Внутренний диаметр: 7, 8, 10, 15, 20; высота: 5, 6, 9, 10). КВГ – кольцо, которое подходит как для газо-, так и для водопровода. Пример: КВГ-15 Камера водопроводных и газовых сетей внутренним диаметром 150 см. КФК – кольцо для коллекторной или сети водоотведения (кольцо для отвода фекальных стоков). Пример: КФК 15-20 Кольцо фекальной канализации (рабочая камера колодца хозяйственно-бытовой (фекальной) канализации) внутренним диаметром 150мм (15 дм, округленный до целого значения) и высотой рабочей камеры 240 мм (24 дм, округленный до целого значения) КЛК – кольцо для водостока или ливневой канализации. Элементы колодца: ПО — опорная плита жб колодцев. Пример: ПО-10 - плита опорная с диаметром отверстия 1000мм. Применяется для перекрытия колодцев и теплокамер при сооружении подземных коммуникаций таких, как теплотрассы, газовые подземные сети, канализация и водопровод. ПТО - плита с отверстием. Пример: ПТО 200.240.14-6 (2отв) Первая цифра — номинальная длина плиты вдоль канала в см.; Вторая цифра — номиная ширина плиты в см.; Третья цифра — номинальная высота (толщина) плиты в см.; Плита с отверстием длиной 200см, шириной 238см, высотой 14 см с двумя отверстиями. Цифра после дефиса — величина вертикальной равномерно-распределенной эквивалентной расчетной нагрузки на верх канала в тс/м2. Плиты перекрытия каналов с отверстиями ПТО часто используют для строительства каналов. Это наиболее актуально для тепловых трасс, где требуются надежные, прочные и долговечные материалы. Такое сооружение обеспечит надежную защиту проложенным коммуникациям или сетям. Плиты данного типа применяют для лотковых каналов и тоннелей различного назначения. Производится строительство основного короба, где и укладывают тепло- или трубопроводы. ПД — дорожная плита (тип конструкции колодца), часто называют опорной плитой. Располагается над смотровыми канализационными колодцами. Является элементом конструкции круглых подземных колодцев на который опирается колодезный люк, расположенный на проезжей части. Часто используется в дорожном строительстве при прокладке городских коммуникаций. Основная функция - сохранение колодца от разрушения. Пример: ПД 10 П Плита дорожная с диаметром отверстия 100 мм из бетона пониженной проницаемости. ПН — плита днища (низа) железобетонных колодцев Пример: ПН10 - ПН — плита днища; 10 — диаметр колодца в дм; Плиты днища. Монолитное изделие - дно колодца, предназначенное для возведения канализационных отстойников и септиков. Их использование сокращает затраты времени и денег на строительство специальной бетонной площадки. ПП — плита перекрытия жб колодца (крышка колодца). Железобетонная крышка для колодца — это плоское типовое изделие с технологическим отверстием для обслуживания сетей или сооружений. Наличие защитной крышки является обязательным условием для эксплуатации колодца. Пример: 1ПП15-1: 1 — порядковый номер расположения отверстия; ПП — плита перекрытия; 15 — диаметр колодца в дм; 1 — тип несущей способности плиты.
