Характеристики
Длина, мм
—
11960
Ширина, мм
—
1480
Высота, мм
—
450
Вес, т
—
5,1
Объем, м3
—
1,96
ГОСТ, Серия:
—
Серия 1.465.1-7/84

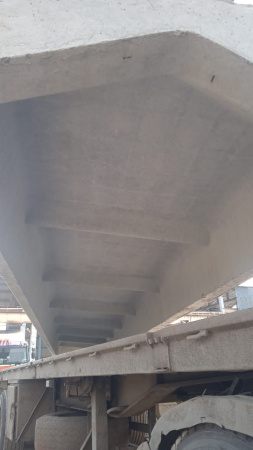

Класс бетона В25-35. Водоенепроницаемость W4-6. Ребристые плиты являются идеальными элементами, которые способны выдержать немалый вес, одновременно они дают возможность создавать довольно большие пролеты. Железобетонная конструкция имеет цельное основание, ребристые элементы позволяют выдерживать большие нагрузки, которые «работают» на изгиб. Если нагрузки слишком велики, то бетонные монолитные плиты усиливаются поперечными ребрами. В жилых и частных владениях подобные перекрытия встречаются довольно редко. В основном, они находят применение в процессе конструирования и возведения зданий для разноплановых предприятий. Посмотреть Серию.
❤️❤️❤️ Добавьте Ребристые плиты в избранное или закладки, чтобы обратиться к нам в будущем и не потерять контакты.
☎️☎️☎️ Покупайте у нас! ЗВОНИТЕ!!!
Маркировка: Х1 П Х2-Х3, где Х1 - конструкция плиты по типу опирания на полки ригелей (1П – с опиранием на полки ригелей (8 типоразмеров: 1П1-1П8), 2П – с опиранием наверх ригелей (1 типоразмер: 2П1)). П - плита перекрытия, покрытия. Х2 - типразмер плиты. Х3 - несущая способность изделия. Дополнительная маркировка: Выпускаются перекрытия нескольких типов:
• ПГ - с плоской верхней плитой (без отверстий),
• ПВ - с отверстиями для вентиляционных устройств,
• ПФ и ПС - с отверстиями для различных видов фонарей),
• ПЛ - с проемами для легкосбрасываемой кровли (Легкосбрасываемую кровлю, обычно, устанавливают над помещениями и зданиями, чаще всего это склады, которые могут подвергнуться возгоранию с последующим после него взрывом. Это делается для того, чтобы не разрушались стены и несущие конструкции, а вся сила взрыва ушла вверх);
• ПР - плита ребристая с ненапрягаемой арматурой;
• ПРН - плита ребристая с ненапрягаемой арматурой;
• плиты-оболочки, имеющие сводчатую поверхность, ПОВ, ПОФ, ПОС, ПОЛ имеют конструктивные особенности первого типа.
Плиты 1П1-1П6, 2П1 усилены предварительно напряженной арматурой; 1П7, 1П8 – ненапряженной.
• П1 — в рядах;
• П2 – в рядах и между колоннами;
• П3 — между колоннами и вдоль стен.
Маркировка также может включать в себя информацию о размерах, несущей способности, классе арматуры, характеристиках бетона, о наличии или отсутствии вырезов и закладных деталей.
Производятся из тяжелых бетонов класса В25-35. Особенности производства ребристых плит: Форма под ребристую плиту подвергается чистке и смазке эмульсией. Производися закрывание бортов формы. Далее укладывают арматурные стержни в упоры формы и производят электронагрев. Затем форма поступает на установку каркасов рёбер и закладных деталей плиты. Далее укладывается слой бетона. И устанавливают арматурные сетки в полке плиты. После укладывается остальной слой бетона. Уплотнение бетонной смеси, заглаживание верхнего слоя бетона и выдерживание изделий, после чего форма подаётся в вертикальную пропарочную камеру для тепловлажностной обработки. После тепловлажностной обработки, осуществляемой с помощью контактного прогрева с двух сторон в вертикальной пропарочной камере, форма с изделием поступает на передаточную тележку и перемещается на пост, где происходит остывание изделия и обрезка арматуры с упоров форм, раскрытие бортов. В конце производственного цикла изделие навешивают на траверсы и при помощи мостового крана загружают на самоходную тележку и перемещают на склад готовой продукции.
Ребристые плиты следует транспортировать и хранить в горизонтальном положении в штабелях с опиранием плит на четыре точки. Высота штабеля плит не должна превышать 2,5 м. Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий. Толщина прокладки должна обеспечивать зазор от верха монтажной петли не менее 20 мм. При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта. По ГОСТу положено жесткое крепление деревянных прокладок к кузову машины.
Монтаж ребристых железобетонных плит покрытия производится согласно требованиями соответствующихСНиПов и прочих нормативных документов: Серия 1.442.1-2/87 (элементы железобетонного каркаса - плиты ребристые); СНиП 12-04-2002, СНиП 12-03-2001 (безопасность труда); СП 48.13330.2011 (организация строительства); СНиП 3.03.01-87 (несущие и ограждающие конструкции);
СНиП 3.01.03-84 (геодезические работы в строительстве); СНиП II-90-81 (производственные здания промышленных предприятий; ГОСТ 5264-80 (ручная дуговая сварка, сварные соединения). Эдесь указаны лишь некоторые из нормативных документов, используемых при монтаже ребристых плит.
